加工中心操作面板说明

时间:2023-02-08

加工中心的操作面板,是每个CNC工人要接触的,让我们来看看这些按键是什么意思。



static/picture/v2-2e6d1985c757104be30d726d501879fe_720w.jpg





红色的按键是急停按钮。按下这个开关,机床就会停止,一般在紧急状态下,或者意外状态下键



static/picture/v2-d97b1b5b41d92c152b974a8780319c27_720w.jpg





从最左面开始。四个按键的基本意思是

1程序自动运行,是指在加工程序时用,用于程序自动运行,是常用的加工,在此状态下,操作员只需要装夹好产品,然后按程序启动键就可以了

2第二个是程序编辑按键。主要用来编辑程序时使用

3第三个是MDI模式,主要用于手工输入简短的代码如S600M3

4DNC模式主要用于连线加工



static/picture/v2-19c216f2b98db069a20e6649083ac35b_720w.jpg





这四个按键从左到右依次是

1程序归零按键,用于归零操作

2快速进给模式,按下此键配合相应的轴便可以快速移动

3慢速进给,按下此键机床相应慢速移动

4手轮按键,按下此键就可以操作手轮了



static/picture/v2-782dc5e3dfcc6edc6c517878d9eeabbc_720w.jpg





这四个按键从左往右

1单节执行,按下此键程序执行一段就会停止

2程序段跳过指令,在有的程序段前有/这个符号时,按下此键,这段程序就不会执行

3选择停止,当程序里面有M01时,按下此键,代码就会起作用

4手动演示指令



static/picture/v2-5b90da23d8c6e00c0d1126c750727018_720w.jpg





1程序重启动按键

2机床锁住命令,按下此键机床会锁住,不移动。用于调试

3空运行,一般配合机床锁住命令,用于调试程序用。



static/picture/v2-f7731b40b2c88365060f4bec6deafe82_720w.jpg





左面的开关是用来调节进给率的。右边的是主轴转速调节按钮



static/picture/v2-a471b8e8db7e9e5db16b145ada52b111_720w.jpg





从左往右依次是,循环启动按钮,程序暂停,程序MOO停止。



static/picture/v2-f619d9cd5fcdb63d252b772ff362dca2_720w.jpg





这是代表相应的和主轴,一般机床是没有5轴6轴的。可以忽略



static/picture/v2-3f6b24f4e806a8a2f8b906d357b24690_720w.jpg





用于控制机床移动的。按下当中的键,就会快速进给。



static/picture/v2-9817e4b3c0043248e9861bb6735ed7fe_720w.jpg





依次是主轴正转,主轴停止,主轴反转。



static/picture/v2-6b332481bcbf89548baef16275b0552a_720w.jpg

不想从事底层工作,想摆脱现状,想学习UG编程,可以加QQ1139746274学习CNC加工编程技术。





static/picture/v2-b2e71454eba9ea31cb8e056259ef9a03_720w.jpg

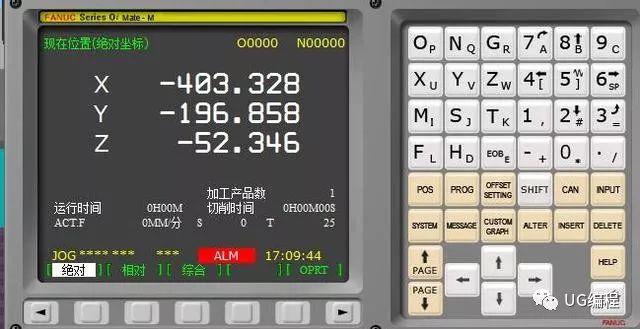

数字字母面板,这个不用多解释,就像手机电脑键盘一样的。

POS键是坐标系的意思,按下此键会看到相对坐标绝对坐标机床坐标系

ProG是程序键,相应的程序操作一般需要在按下此键的模式下操作的

OFFSETSETTING用于设置坐标系对刀分中的

shift就是换挡键

CAN是取消键输错指令可以按此键取消

IUPUT是输入键,一般数据的输入和参数的输入,需要此键

SYETEM系统键。主要用来查看系统的参数设置

MESSAGE主要是信息提示

CUSTOM图形参数命令

ALTEL是替换键用于程序里替换指令用的

insert是插入指令用来插入程序代码用的

delete主要是删除代码用的

RESET这个按键很重要,主要用来复位,停止程序,停止一些指令。
